KAPLIN PERNOSU
Kaplin pernolari,özel islenmis civata,somun,rondela,segman ve kaucuk takoz gibi parçalardan olusur.

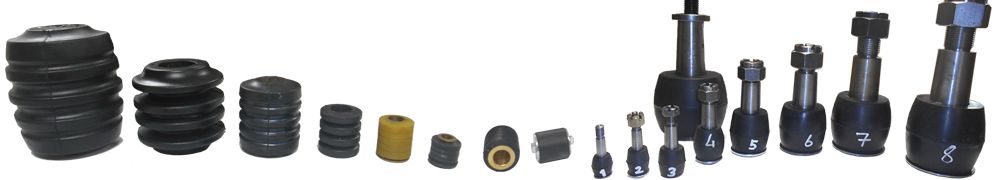

Uygun sekilde montaji yapilir.Rupex(fiçi tip) kaplin perno ve elastik kaplin takozu.
Asagidaki tablolarda standart tiplerin ölçüleri bulunmaktadir.

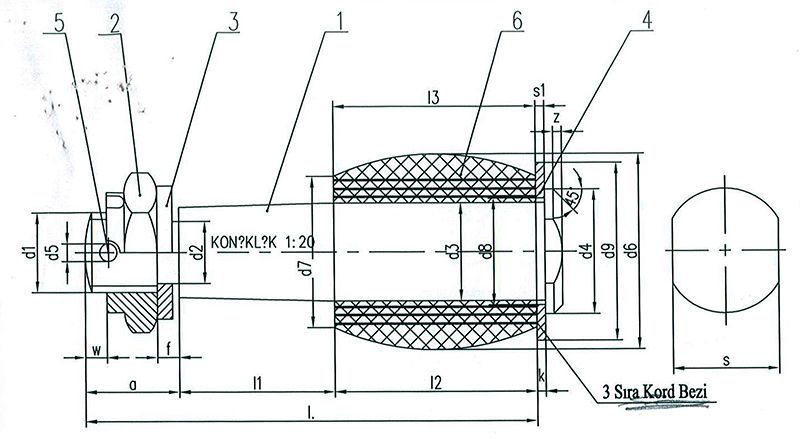

FIÇI TIP KAPLIN PERNOSU TAKIMI
|
| Kaplin NO |
PERNO |
ELASTIK HALKA |
RONDELA |
Taçli somun DIN 987 |
| d1 |
d2 |
d3 |
d4 |
d5 |
l |
a |
l1 |
l2 |
f |
w |
k |
z |
s |
d3 |
d6 |
d7 |
l3 |
d8 |
d9 |
s1 |
| 1 |
M8 |
6 |
9 |
12 |
2 |
50 |
12,5 |
16,5 |
21 |
2,5 |
3 |
2 |
1 |
10 |
9 |
18 |
15 |
20 |
10 |
17 |
1 |
M8 |
| 2 |
M10 |
7,5 |
12 |
16 |
2 |
65 |
13,5 |
22,5 |
29 |
3 |
3 |
3 |
1,5 |
14 |
12 |
24 |
20 |
28 |
13 |
22 |
1 |
M10 |
| 3 |
M12 |
9,5 |
17 |
22 |
3 |
82 |
16 |
28 |
38 |
4 |
4 |
3 |
1,5 |
19 |
17 |
34 |
28 |
36 |
18 |
32 |
2 |
M12 |
| 4 |
M18 |
14 |
22 |
28 |
4 |
105 |
21,5 |
35,5 |
48 |
5 |
5 |
4 |
2 |
24 |
22 |
44 |
34 |
46 |
24 |
40 |
2 |
M18 |
| 5 |
M24 |
19 |
30 |
38 |
5 |
133 |
27 |
45 |
61 |
6 |
6,5 |
5 |
2 |
32 |
30 |
60 |
51 |
58 |
32 |
57 |
3 |
M24 |
| 6 |
M30 |
24 |
38 |
48 |
6 |
154 |
33 |
51 |
70 |
8 |
8 |
6 |
2 |
41 |
38 |
76 |
64 |
67 |
40 |
70 |
3 |
M30 |
| 7 |
M36x3 |
31 |
48 |
58 |
6 |
182 |
34 |
63 |
85 |
6 |
8 |
7 |
2 |
50 |
48 |
96 |
80 |
82 |
50 |
88 |
3 |
M36x3 |
| 8 |
M42x3 |
37 |
58 |
70 |
8 |
223 |
39 |
79 |
105 |
6 |
10 |
9 |
3 |
60 |
58 |
116 |
98 |
102 |
60 |
108 |
3 |
M42x3 |

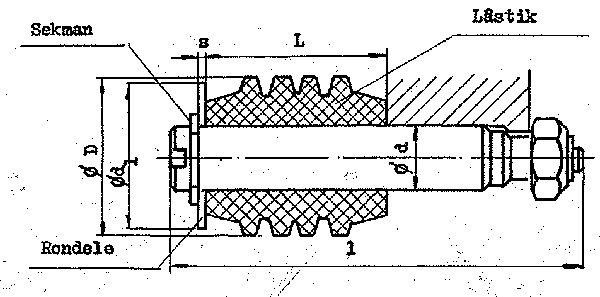

ELCO(BURMA) TIP KAPLIN PERNOSU TAKIMI
Elco Burma tip kaplin pernosu ve elastik kaplin takozu
| Kaplin |
LASTIK |
CIVATA |
RONDELE |
SEKMAN |
SOMUN |
| D |
L |
d |
l |
dl |
s |
Boyut |
Boyut |
| 1 |
19,8 |
25 |
8 |
51 |
13 |
1,5 |
Ø 25x12 |
- |
| 2 |
24,8 |
30 |
10 |
62 |
16 |
1,5 |
Ø 3x14 |
- |
| 3 |
31,5 |
38,5 |
12,8 |
84 |
30 |
2 |
13x1 |
M8 |
|
4
|
39,4 |
46,5
|
15,8 |
98,5 |
38 |
2,5 |
16x1 |
M8 |
| 5 |
49,3 |
54,6 |
19,8 |
118,5 |
48 |
3 |
20x1,2 |
M10 |
| 6 |
62,3 |
64,6 |
24,8 |
141 |
60 |
3 |
25x1,2 |
M12 |
| 7 |
79,2 |
78,7 |
32,8 |
173,5 |
75 |
4 |
33x1,5 |
M16 |
| 8 |
99 |
94,8 |
40 |
206 |
95 |
4 |
40x1,75 |
M20 |
| 9 |
123,8 |
115 |
50 |
248 |
110 |
4 |
50x2 |
M24 |
| 10 |
158,5 |
143,5 |
63 |
307 |
140 |
6 |
62x2 |
M30 |
| 11 |
198,2 |
179 |
80 |
386 |
175 |
6 |
80x2,5 |
M36 |
